FTX‑ventilation i villa: planering, kanaldragning, ljuddämpning och kostnad med ROT – komplett guide från ritning till driftsättning

Ett modernt FTX‑system i villan ger jämn tilluft, kontrollerad frånluft och effektiv värmeåtervinning året runt. Rätt planerat minskar det drag, buller och fukt samtidigt som inomhusluften blir friskare. Här får du en komplett genomgång från ritning och kanaldragning till ljuddämpning, driftsättning och hur ROT kan påverka totalkalkylen.

Planering och projektering: grunden för ett tyst och energieffektivt FTX

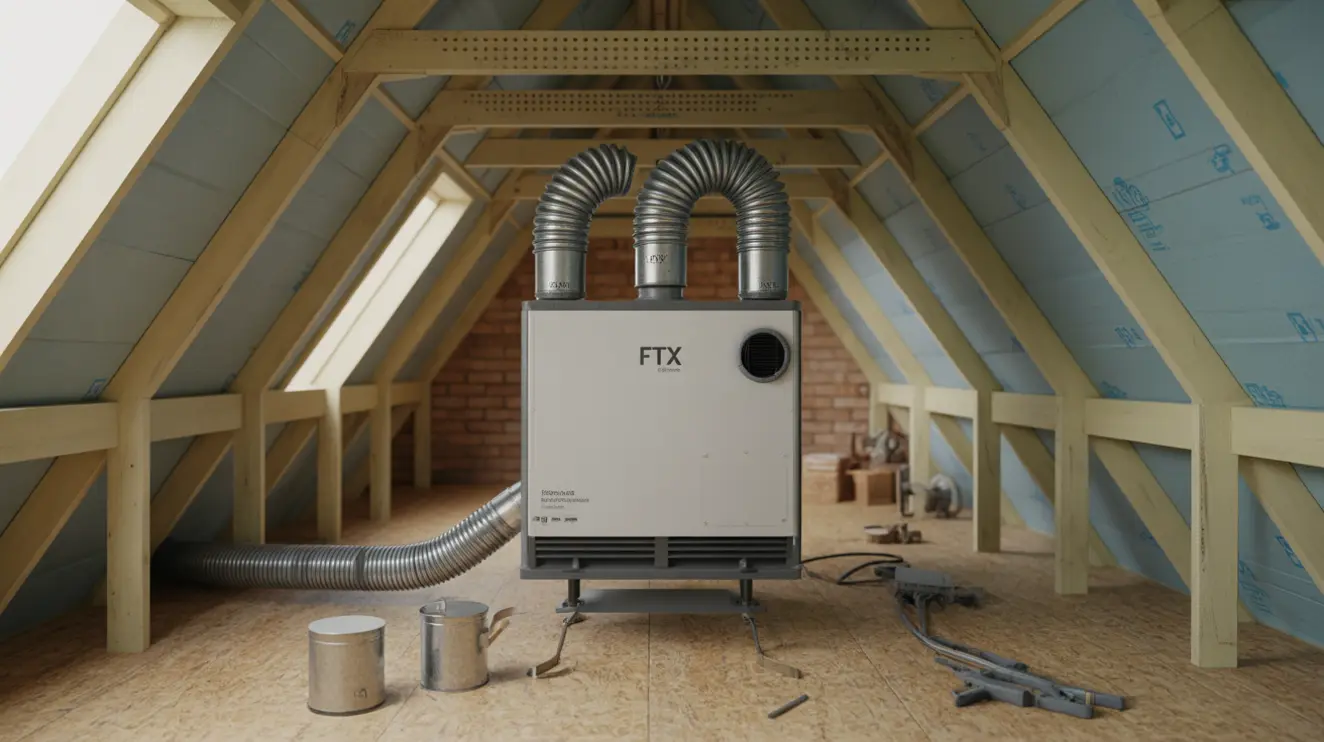

Bra resultat börjar på ritbordet. Börja med ett tydligt program: vilka utrymmen kräver tilluft och var ska frånluft tas? Vanligt är tilluft i sovrum och vardagsrum, frånluft i kök, tvättstuga och våtrum. Inventera befintliga schakt, bjälklag och kalla vindar för att se hur kanaler kan dras med minsta möjliga ingrepp. Välj tidigt placering för aggregatet där service är lätt, exempelvis i groventré, teknikrum eller på kallvind med isolerad plattform. Kontrollera att det finns plats runt aggregatet för filterbyte, kondensavlopp och nödvändiga ljuddämpare. Dimensionering av luftflöden ska utgå från yta, rumstyp och önskad ljudklass. Be entreprenören visa beräkningar för tryckfall, verkningsgrad och förväntade ljudnivåer i vistelserum. Fråga även efter val av filterklass och om aggregatet har behovsstyrning via CO₂, fukt eller närvaro. Ytterväggsgenomföringar för uteluft och avluft måste separeras tillräckligt och vändas så att kortslutning undviks. Tänk också på snölaster och vindutsatta lägen. I återbruk eller renovering är det ofta klokt att kombinera rensluckor, flexibla anslutningar och tätningar i genomföringar för att säkerställa både servicebarhet och lufttäthet. Säkerställ att tätskikt i våtrum inte kompromissas av kanaldragning och att brandcellsgränser, om de finns, hanteras korrekt med godkända genomföringar. För småhus är OVK normalt inte krav, men en frivillig funktionskontroll av en sakkunnig ger kvitto på luftflöden och komfort. En bra kravspec bör innehålla ritningar, kanaltyp och isoleringsklasser, ljudmål i dBA per rum, krav på injusteringsprotokoll, driftkort, samt rutiner för överlämning och instruktion till boende. När du begär offert, efterfråga också vilken support som ingår vid intrimning de första veckorna och hur garantiärenden hanteras. Det är klokt att ställa frågor om reservdels- och filtertillgänglighet, samt om systemet kan uppdateras med smart styrning i framtiden.

Ljuddämpning, injustering, drift och hur ROT påverkar totalkalkylen

Ljudkomfort kommer från flera delar som måste samverka. Satsa på rejäla cirkulära ljuddämpare på till- och frånluft direkt vid aggregatet, komplettera vid behov nära känsliga rum. Flexibla stosar och vibrationsdämpande upphängning begränsar stomljud. Välj don med lågt egenljud vid aktuella flöden, och håll lufthastigheter moderata i huvudkanal och avstick. Be entreprenören garantera en specifik ljudnivå i dBA för sovrum och vardagsrum, och att denna verifieras vid överlämning. Injustering är nästa nyckelsteg. När kanaler och don är på plats ska varje rum mätas och strypas till rätt flöde enligt projekterad balans. Ett injusteringsprotokoll med uppmätta värden, tryck och fläktvarvtal är ditt bevis på att systemet levererar. Samtidigt bör aggregatet fintrimmas för driftlägen dag/kväll/natt. Be om en genomgång av styrpanelen så att du vet hur filterlarm, semesterläge och forcering fungerar. Underhåll förlänger livslängden och säkrar inomhusklimatet. Filterbyte görs vanligtvis vår och höst, oftare om du bor dammigt eller pollenrikt. Håll koll på kondensavlopp och rengör don och kanaler enligt rekommenderade intervall. Fråga hantverkaren om serviceavtal, filterrekommendationer och instruktion för egenkontroller. När det gäller kostnad påverkas totalkalkylen främst av kanaldragningens komplexitet, aggregatets kapacitet och styrfunktioner, akustikkrav, samt hur mycket återställning som krävs i ytskikt. ROT‑avdrag kan minska arbetskostnaden på utfört installationsarbete i en- och tvåfamiljshus, förutsatt att arbetet utförs i din bostad och att övriga villkor är uppfyllda. Be om specificerad offert där arbetstid, material och eventuella underentreprenörer redovisas separat, och be entreprenören hantera ROT‑ansökan på fakturan. Ställ tydliga kvalitetskrav i upphandlingen: certifierade montörer, spirokanaler med täthetsklass som matchar projektet, isolering av kalla stråk, korrekt kondenshantering samt dokumenterad funktionskontroll vid driftsättning. Fråga också hur leverantören säkerställer reservdelstillgång, garantihantering och eventuell uppkoppling för fjärrsupport. Genom att kombinera noggrann planering, bra materialval och tydliga mätbara mål för ljud och flöde får du ett FTX‑system som håller vad det lovar under många år.

Nyckeln till tyst och effektiv FTX i villa är raka kanaler, rätt dimensioner och dokumenterad injustering med protokoll vid överlämning.

1. 1
   Behovsanalys och ritning

   Kartlägg vilka rum som ska ha till- respektive frånluft, målsätt ljudnivå per rum och beräkna ungefärliga flöden. Ta fram planritning med donplacering, huvudstam och schakt. Säkerställ utrymme för aggregat, filterservice och ljuddämpare.

2. 2
   Installation och kanaldragning

   Montera aggregat vibrationsdämpat, dra huvudkanal med så få böjar som möjligt och rätt isolering i kalla zoner. Placera don enligt ritning, lägg in ljuddämpare nära aggregat och vid behov i känsliga stråk. Täta alla skarvar och montera rensluckor där service krävs.

3. 3
   Injustering, driftsättning och överlämning

   Mät och stryp varje don till projekterat flöde, verifiera ljudnivåer och dokumentera fläktvarvtal. Gå igenom styrning, filterbyte, rengöring och serviceintervall. Lämna injusteringsprotokoll, driftkort och underhållsplan till husägaren.
